Универсальный цоколь (Ф1)

№ поз. Наименование элемента Маркировка элемента
1
 Панель стеновая ПСБ
2
 Фасонный элемент НЦу-1а
3
 Фасонный элемент НЦу-3
4
 ТЕРМО ЛАЙТ ПМ-35, ПМ-50
5
 Самосверлящий шуруп Тип 1
6
 Вытяжная заклепка Тип 3

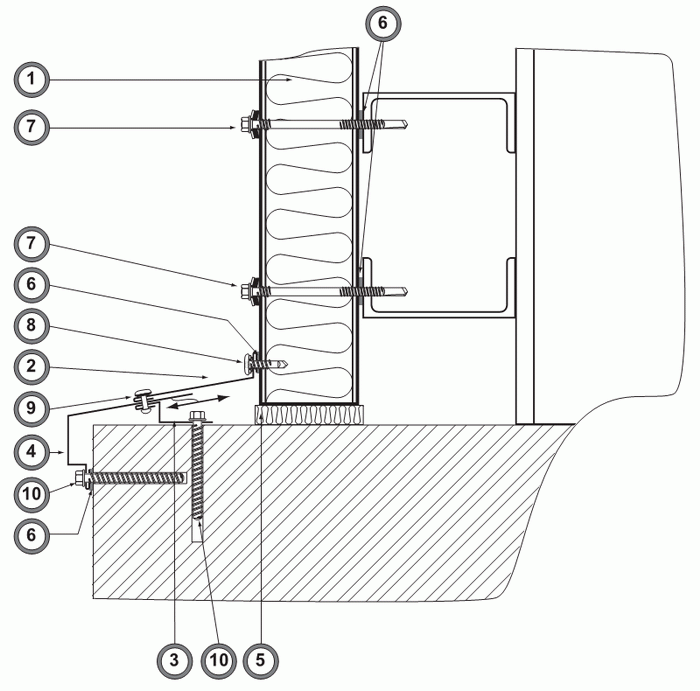

№ поз. Наименование элемента Маркировка элемента
1
 Сэндвич панель стеновая ПСБ
2
 Фасонный элемент НЦу-1а
3
 Фасонный элемент НЦу-2
4
 Фасонный элемент НЦу-3
5
 ТЕРМО ЛАЙТ ПМ-35
6
 Лента уплотнительная ИЗОЛОН
7
 Самосверлящий шуруп E-VS BOHR 5 HT
8
 Самосверлящий шуруп E-X T25 BR RS11
9
 Вытяжная заклёпка W3
10
 Анкерный шуруп М8х75

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

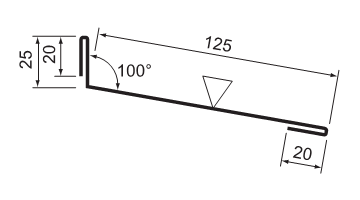

Фасонный элемент НЦу-1а, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 190 мм
Треугольником отмечена окрашенная поверхность

Фасонный элемент НЦу-2, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 120 мм
Треугольником отмечена окрашенная поверхность

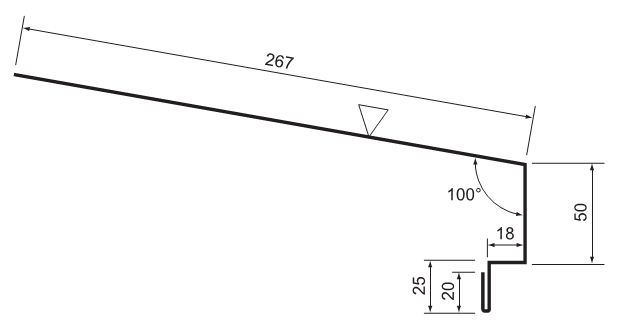

Фасонный элемент НЦу-3, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 380 мм
Треугольником отмечена окрашенная поверхность
