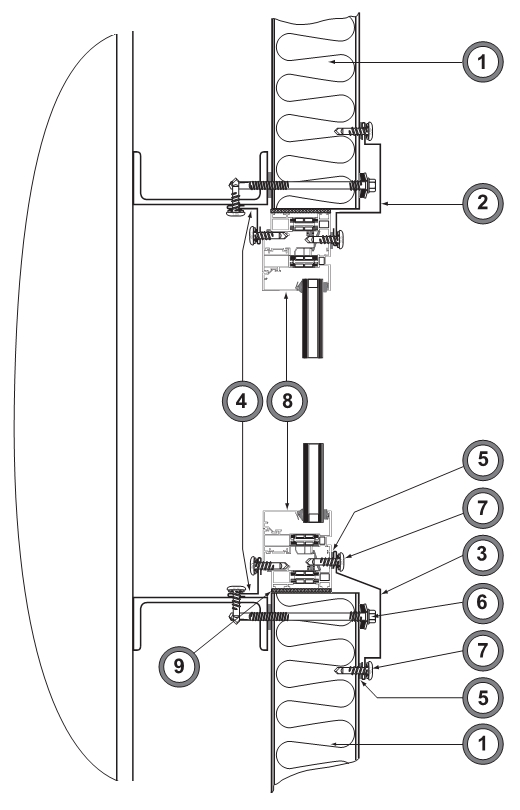

Обрамление проёма (Ф18)

№ поз. Наименование элемента Маркировка элемента
1
 Сэндвич панель стеновая ПСБ
2
 Фасонный элемент НО-1*
3
 Фасонный элемент НО-2*
4
 Фасонный элемент НОу-3
5
 Лента уплотнительная ИЗОЛОН
6
 Самосверлящий шуруп E-VS BOHR 5 HT
7
 Самосверлящий шуруп E-X T25 BR RS11
9
 Конструкция проёма
10
 ТЕРМО ЛАЙТ ПМ-35

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

Фасонный элемент НОу-1, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 360 мм
Треугольником отмечена окрашенная поверхность

Фасонный элемент НОу-2, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 360 мм
Треугольником отмечена окрашенная поверхность

Фасонный элемент НОу-3, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 110 мм
Треугольником отмечена окрашенная поверхность
