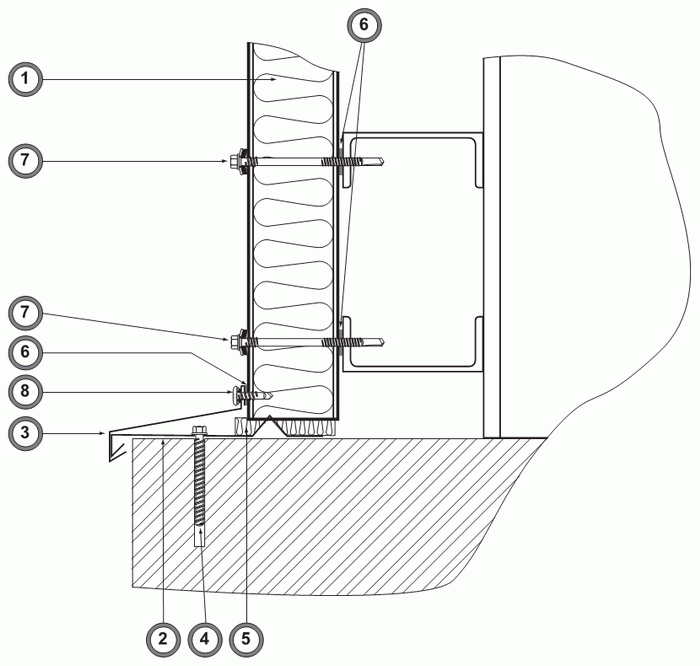

Цоколь (Ф4)

№ поз.
 Наименование элемента Маркировка элемента
1
 Сэндвич панель стеновая ПСБ
2
 Фасонный элемент НЦ-1 (*)
3
 Фасонный элемент НЦ-2а (*)
4
 Анкерный шуруп М8х75
5
 ТЕРМО ЛАЙТ ПМ-35
6
 Лента уплотнительная ИЗОЛОН
7
 Самосверлящий шуруп E-VS BOHR 5 HT
8
 Самосверлящий шуруп E-X T25 BR RS11

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

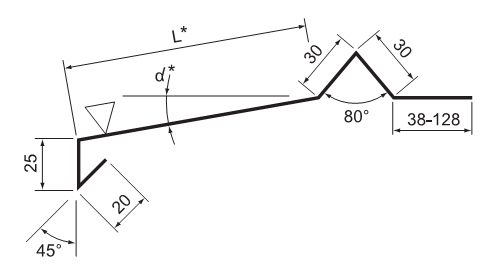

Фасонный элемент НЦ-1*, оцинкованная сталь, РЕ

Длина - 2100 мм
Треугольником отмечена окрашенная поверхность

ВНИМАНИЕ!

Размеры сечения фасонных элементов, отмеченных звёздочкой (*) определяются индивидуально, согласно проекта.

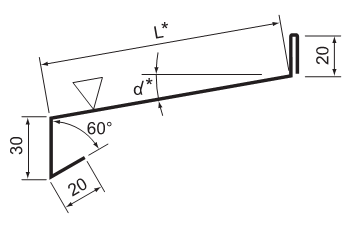

Фасонный элемент НЦ-2а*, оцинкованная сталь, РЕ

Длина - 2100 мм
Треугольником отмечена окрашенная поверхность

ВНИМАНИЕ!

Размеры сечения фасонных элементов, отмеченных звёздочкой (*) определяются индивидуально, согласно проекта.
