Уникальные свойства
сэндвич панелей

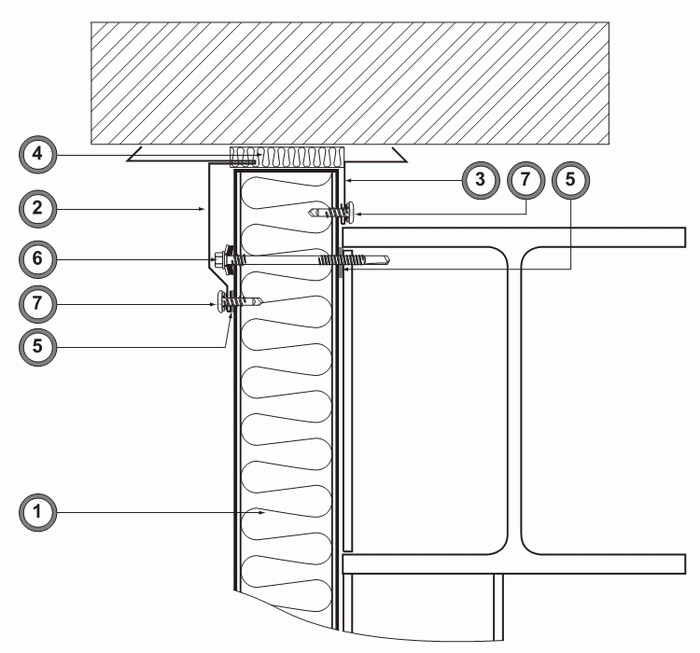

Примыкание фасада к стене (Ф5)

№ поз.
 Наименование элемента Маркировка элемента
1
 Сэндвич панель стеновая ПСБ
2
 Фасонный элемент НУ-1б
3
 Фасонный элемент НУ-2б
4
 ТЕРМО ЛАЙТ ПМ-35
5
 Лента уплотнительная ИЗОЛОН
6
 Самосверлящий шуруп E-VS BOHR 5 HT
7
 Самосверлящий шуруп E-X T25 BR RS11

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

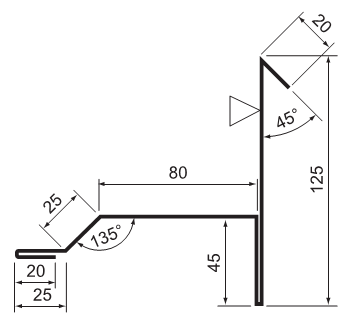

Фасонный элемент НУ-1б, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 340 мм
Треугольником отмечена окрашенная поверхность

Фасонный элемент НУ-2б, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 160 мм
Треугольником отмечена окрашенная поверхность

Назад к списку

Каталог узлов примыкания стеновых панелей
