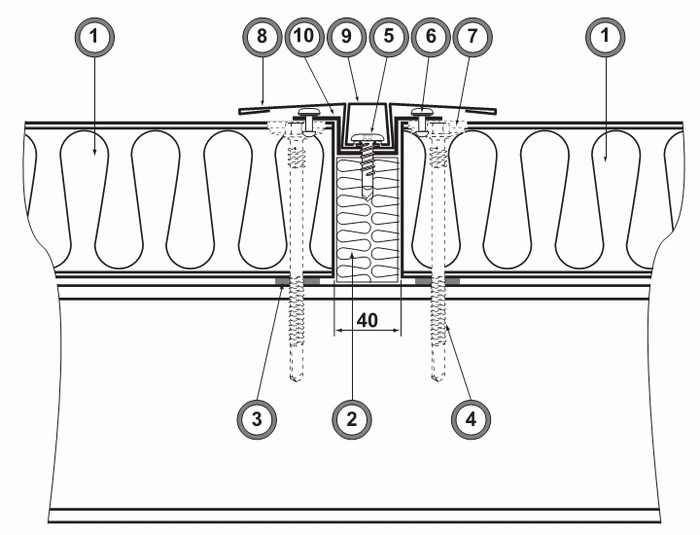

Удлинение фасада (Ф13)

№ поз. Наименование элемента Маркировка элемента
1
 Сэндвич панель стеновая ПСБ
2
 ТЕРМО ЛАЙТ ПМ-35
3
 Лента уплотнительная ИЗОЛОН
4
 Самосверлящий шуруп E-VS BOHR 5 HT
5
 Самосверлящий шуруп E-X T25 BR RS11
6
 Вытяжная заклёпка W3
7
 Шайба скрытого крепежа ШСК-1
8
 Фасонный элемент НсК-1
9
 Фасонный элемент НсК-2
10
 Закладная деталь ЗкД-1

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

Фасонный элемент НсК-2, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 88 мм
Треугольником отмечена окрашенная поверхность

Фасонный элемент НсК-1, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 270 мм
Треугольником отмечена окрашенная поверхность

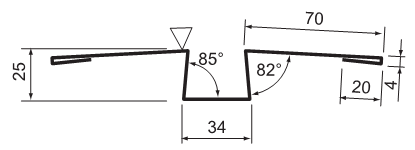

Фасонный элемент ЗкД-1, оцинкованная сталь, РЕ

Длина - 2500 мм
Развёртка - 145 мм

ВНИМАНИЕ!

Фасонные элементы системы скрытого монтажа относятся к узлам: Ф10, Ф11, Ф12, Ф13
