Примыкание фасада к стене (Ф6)

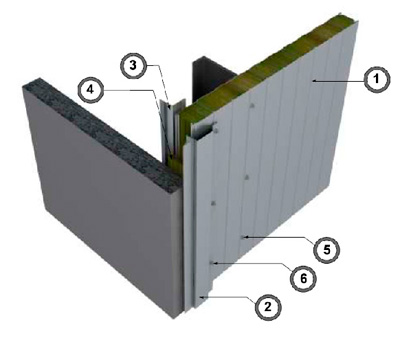

№ поз.
Наименование элементаМаркировка элемента
1
Панель стеноваяПСБ
2
Фасонный элементНСт-1б
3
Фасонный элементНУ-2б
4
ТЕРМО ЛАЙТПМ-35; ПМ-50
5
Самосверлящий шурупТип 2
6
Самосверлящий шурупТип 1

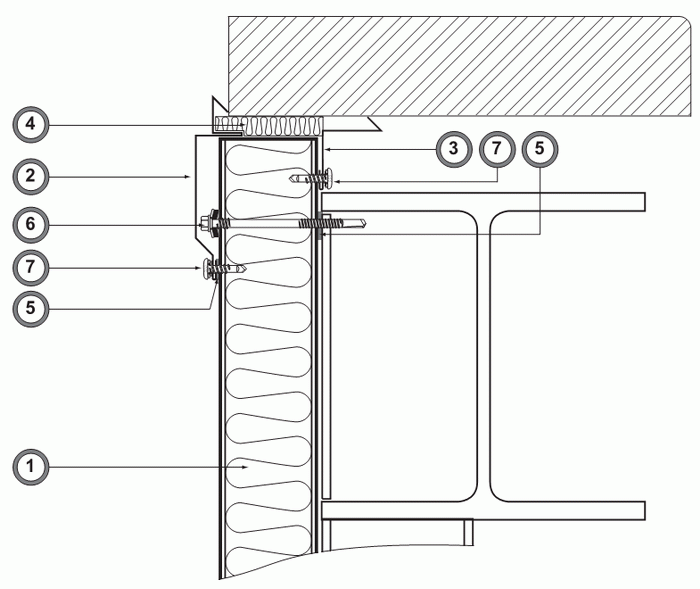

№ поз.
Наименование элементаМаркировка элемента
1
Сэндвич панель стеноваяПСБ
2
Фасонный элементНСт-1б
3
Фасонный элементНУ-2б
4
ТЕРМО ЛАЙТПМ-35
5
Лента уплотнительнаяИЗОЛОН
6
Самосверлящий шурупE-VS BOHR 5 HT
7
Самосверлящий шурупE-X T25 BR RS11

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

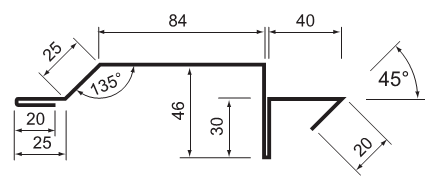

Фасонный элемент НСт-1б, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 290 мм
Треугольником отмечена окрашенная поверхность

Фасонный элемент НУ-2б, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 160 мм
Треугольником отмечена окрашенная поверхность
