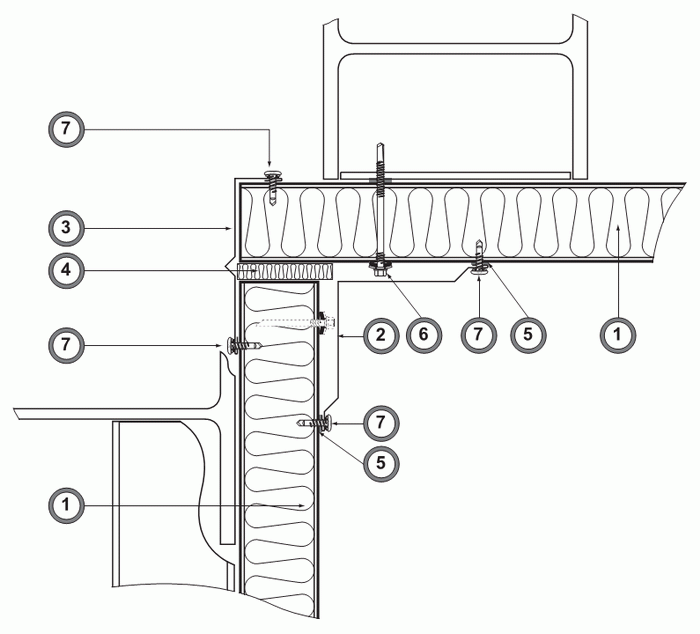

Угловой стык сэндвич панелей (Ф7)

№ поз.
 Наименование элемента Маркировка элемента
1
 Сэндвич панель стеновая ПСБ
2
 Фасонный элемент НУ-1а
3
 Фасонный элемент НУ-2а-*
4
 ТЕРМО ЛАЙТ ПМ-35
5
 Лента уплотнительная ИЗОЛОН
6
 Самосверлящий шуруп E-VS BOHR 5 HT
7
 Самосверлящий шуруп E-X T25 BR RS11

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

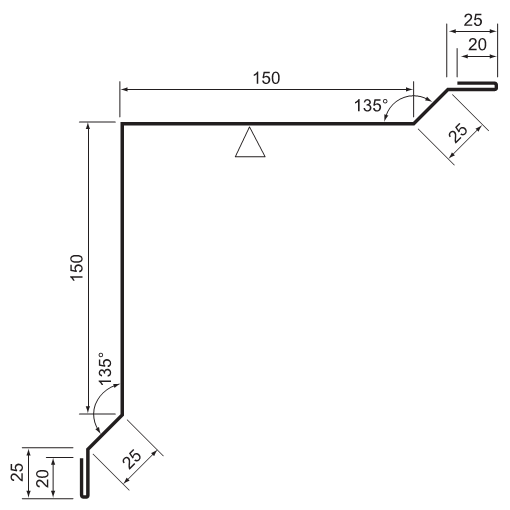

Фасонный элемент НУ-1а, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 440 мм
Треугольником отмечена окрашенная поверхность

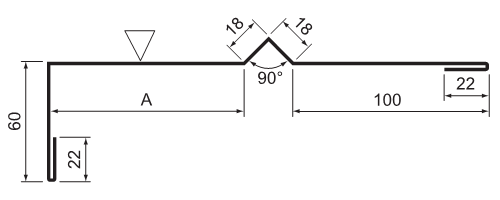

Фасонный элемент НУ-2а-*, оцинкованная сталь, РЕ

Маркировка
Развертка (В), мм
Размер (А), мм
НУ-2а-50
290
50
НУ-2а-80
320
80
НУ-2а-100
340
100
НУ-2а-120
360
120
НУ-2а-150
390
150
НУ-2а-200
440
200

Длина - 2100 мм
Развёртка - B мм
Треугольником отмечена окрашенная поверхность
