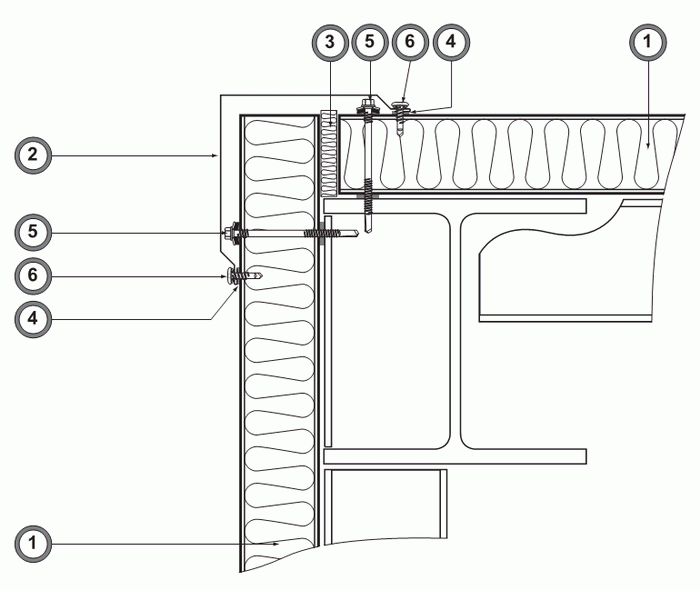

Угловой стык сэндвич панелей (Ф8)

№ поз.
 Наименование элемента Маркировка элемента
1
 Панель стеновая ПСБ
2
 Фасонный элемент НУ-1-*
3
 ТЕРМО ЛАЙТ ПМ-35
4
 - -
5
 Самосверлящий шуруп Тип 2
6
 Самосверлящий шуруп Тип 1

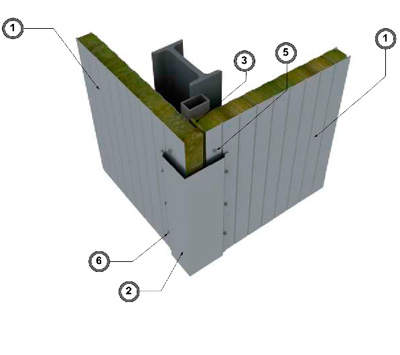

№ поз.
 Наименование элемента Маркировка элемента
1
 Сэндвич панель стеновая ПСБ
2
 Фасонный элемент НУ-1-*
4
 ТЕРМО ЛАЙТ ПМ-35
5
 Лента уплотнительная ИЗОЛОН
6
 Самосверлящий шуруп E-VS BOHR 5 HT
7
 Самосверлящий шуруп E-X T25 BR RS11

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

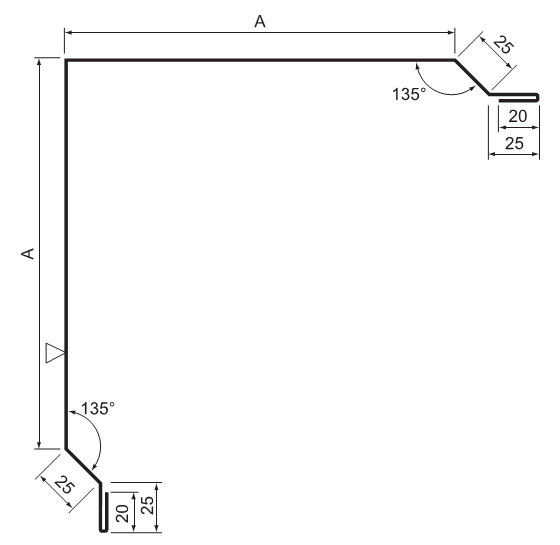

Фасонный элемент НУ-1а, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 440 мм
Треугольником отмечена окрашенная поверхность

Маркировка
Развертка (В), мм
Размер (А), мм
НУ-1-50
440
150
НУ-1-80
500
180
НУ-1-100
540
200
НУ-1-120
580
220
НУ-1-150
640
250
НУ-1-200
740
300
