Кровельные сэндвич панели: узлы кровли, примыкание кровли
Кровельная сэндвич панель как и стеновой сэндвич отличается легкостью и огнестойкостью. Узлы панельной кровли фиксируются также просто как и стеновые панели. Если при монтаже обеспечено надежное примыкание кровли, применение панелей гарантирует минимальные тепловые потери, а значит экономию энергии.
Кровельные сэндвич-панели Teplant (Теплант) с базальтовым утеплителем выпускаются согласно ТУ 5284-013-01395087-2001, изменение 11 и предназначены для покрытий зданий в жилищно-гражданском и промышленном строительстве, возводимых и эксплуатируемых в I-VI районах по снеговой нагрузке.
Монтаж панелей производится согласно инструкции ИС 5284-013-01395087-2010.
Панели Teplant (Теплант) содержат в своей конструкции утеплитель - плиты из минераловатного утеплителя на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками с вертикальной ориентацией волокон (ТУ 5761-007-01395087-01) и профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ 30246-94).
Кровельные сэндвич-панели Теplant имеют маркировку – ПКБ (Панели Кровельные с Базальтовым утеплителем).
Характеристики панелей
| Наименование | Ширина, мм | Длина, мм | Толщина, мм | Прив. сопр. теплопер., R(м2 x0 С/Вт) | Предел огнест. ГОСТ 30247-94 |
| Teplant ПКБ (кровельная) | 1000 | до 14000 | 50 | 1,452 | --- |
| 80 | 2,191 | RE 30 | |||
| 100 | 2,682 | RE 30 | |||
| 120 | 3,171 | RE 30 | |||
| 150 | 3,905 | RE 30 | |||
| 200 | 5,127 | RE 30 | |||
- R — потеря несущей способности вследствие обрушения конструкции или возникновения предельных деформаций;
- E — потеря целостности в результате образования в конструкциях сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения или пламя;
- Цифра — соответствует времени достижения предельного состояния в минутах.
Характеристики утеплителя (ТУ 5761-007-01395087-01)
В качестве среднего теплоизоляционного слоя в стеновых сэндвич-панелях Teplant применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.
| Характеристика | Показатель (Vatta RUS) |
|---|---|
| Плотность, кг/м3 | 110-135 |
| Горючесть (ГОСТ30244) | НГ |
| Теплопроводность при 10 ºС, Вт/(м ºС) | 0,034 |
| Теплопроводность при 25 ºС, Вт/(м ºС) | 0,036 |
| Предел прочности при растяжение, КПа, не менее | 110 |
| Предел прочности при сжатии, кПа, не менее | 85 |
| Предел прочности на сдвиг/срез, КПа, не менее | 75 |
| Водопоглощение при полном погружении, по объему, %, не более | 1,5 |
| Водопоглощение при частичном погружении, по массе, %, не более | 10 |
| Содержание огранических веществ, по массе, % не более | 4,5 |
| Влажность, % не более | 0,5 |

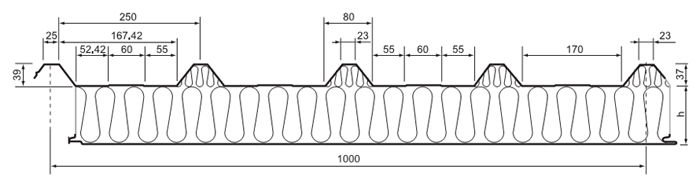

Расположение ламелей теплоизоляции в кровельных панелях Teplant
Средний теплоизоляционный слой состоит из плиты, разрезанной на ламели, с вертикальной ориентацией волокон.
Технические данные кровельных панелей Teplant
Панели кровельные Teplant (Теплант) изготавливаются в соответствии с требованиями ТУ 5284-013-01395087-2001, изменение 11 и технологической документации.
Панели имеют номинальные размеры:
| Наименование | Толщина, мм | Ширина, мм | Длина, мм | Вес м2, кг |
| ПКБ-50 | 50 | 1000 | 2000-14000 | 19,7 |
| ПКБ-80 | 80 | 1000 | 2000-14000 | 22,3 |
| ПКБ-100 | 100 | 1000 | 2000-14000 | 25,7 |
| ПКБ-120 | 120 | 1000 | 2000-14000 | 28,1 |
| ПКБ-150 | 150 | 1000 | 2000-14000 | 31,7 |
| ПКБ-200 | 200 | 1000 | 2000-14000 | 37,1 |
Допускаемые отклонения кровельных панелей Teplant
Отклонения от номинальных размеров панелей могут составлять:
| Длина панелей, мм | по длине | по ширине | по толщине |
| до 8000 | ± 4.0 | ± 3.0 | ± 1.6 |
| свыше 8000 | ± 6.0 | ± 3.0 | ± 1.6 |
Допустимые расчетные нагрузки на кровельные сэндвич-панели (кг/м2)
Многопролетная схема нагружения. Толщина металлических обшивок: плоской/с трапециевидными гофрами :0,5/0,7 или 0,6/0,6.
Опирание на опору-плоской обшивкой:
| Толщина панели мм. | Пролет, м. | ||||||||||||||||
| 1,00 | 1,25 | 1,50 | 1,75 | 2,00 | 2,25 | 2,50 | 2,75 | 3,00 | |||||||||
| 80 | 673 | 599 | 518 | 434 | 343 | 266 | 203 | 151 | 110 | ||||||||
| 100 | 685 | 619 | 538 | 454 | 362 | 287 | 221 | 171 | 130 | ||||||||
| 120 | 700 | 636 | 558 | 473 | 382 | 306 | 236 | 190 | 151 | ||||||||
| 150 | 656 | 581 | 497 | 408 | 332 | 267 | 215 | 180 | |||||||||
| 200 | 688 | 616 | 532 | 443 | 366 | 300 | 243 | 204 | |||||||||

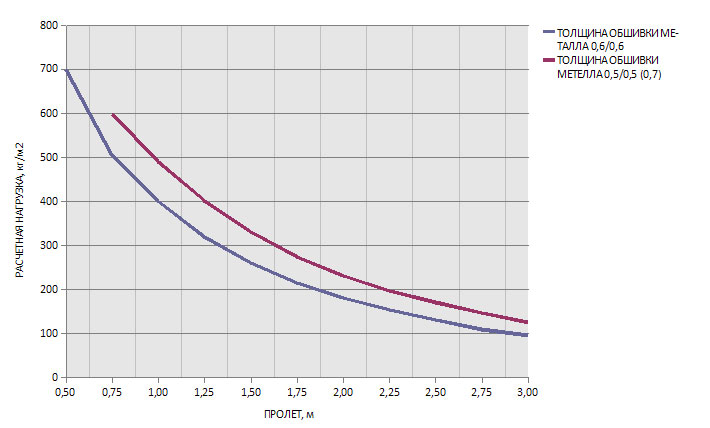

Допустимые расчетные нагрузки на кровельные сэндвич-панели Teplant (кг/м2). Многопролетная схема нагружения.
Опирание на опору-обшивкой с трапециевидными гофрами:
| Толщина обшивки, мм | Пролёт, м | |||||||||||
| Плоская обшивка | Обшивка с трапециевидными гофрами | 0,50 | 0,75 | 1,00 | 1,25 | 1,50 | 1,75 | 2,00 | 2,25 | 2,50 | 2,75 | 3,00 |
| 0,6 | 0,6 | 700 | 505 | 400 | 320 | 260 | 215 | 180 | 153 | 130 | 109 | 95 |
| 0,5 | 0,7 | 599 | 490 | 402 | 330 | 274 | 230 | 197 | 170 | 147 | 125 | |
Срок службы кровельных сэндвич-панелей Teplant
Срок службы кровельных панелей Teplant не менее 20 лет с момента отгрузки их с ОАО "Теплант" при соблюдении условий транспортирования, хранения, монтажа и эксплуатации, установленных в настоящем руководстве.
Гарантийный срок эксплуатации - 3 года с момента отгрузки их с предприятия.
Цвета панелей
Ограничений по оформлению поверхностей между архитектурными плоскостями фасадов быстровозводимых зданий, существовавших до настоящего времени больше нет.

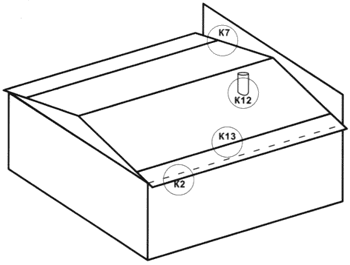

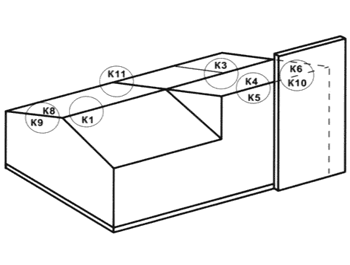

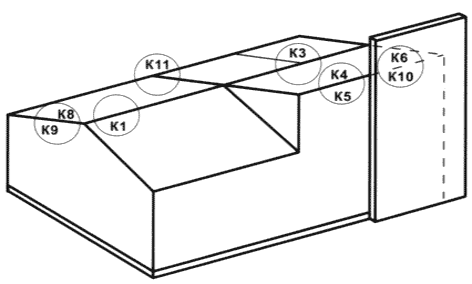

Каталог узлов примыкания кровельных панелей
|
