Торцевое обрамление (К8)

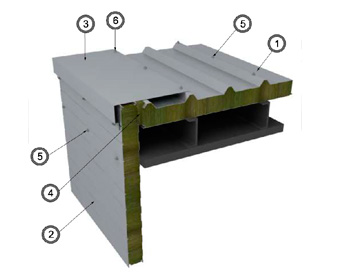

№ поз.	Наименование элемента	Маркировка элемента
1	Панель кровельная	ПКБ
2	Панель стеновая	ПСБ
3	Фасонный элемент	НТ-1б-(*)
4	ТЕРМО ЛАЙТ	ПМ-35; ПМ-50
5	Самосверлящий шуруп	Тип 2
6	Самосверлящий шуруп	Тип 1

№ поз.	Наименование элемента	Маркировка элемента
1	Сэндвич панель кровельная	ПКБ
2	Сэндвич панель стеновая	ПСБ
3	Фасонный элемент	НК-1б-(*)
4	Фасонный элемент	НСв-2
5	ТЕРМО ЛАЙТ	ПМ-35
6	Лента уплотнительная	ИЗОЛОН
7	Самосверлящий шуруп	E-VS BOHR 5 HT
8	Самосверлящий шуруп	E-VS BOHR 3

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

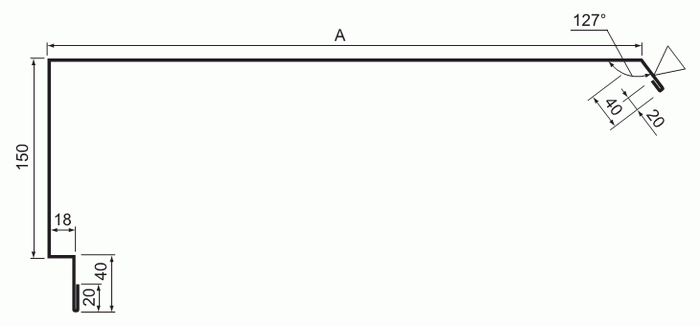

Фасонный элемент НТ-1б-*, оцинкованная сталь, РЕ

Маркировка	Развёртка (В), мм	Размер (А), мм
НТ-1б-50	690	402
НТ-1б-80	720	432
НТ-1б-100	740	452
НТ-1б-120	760	472
НТ-1б-150	790	502
НТ-1б-200	840	552

Длина - 2100 мм
Развёртка - В мм
Треугольником отмечена окрашенная поверхность

Фасонный элемент НСв-2, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 180 мм
Треугольником отмечена окрашенная поверхность
d - угол уклона кровли
