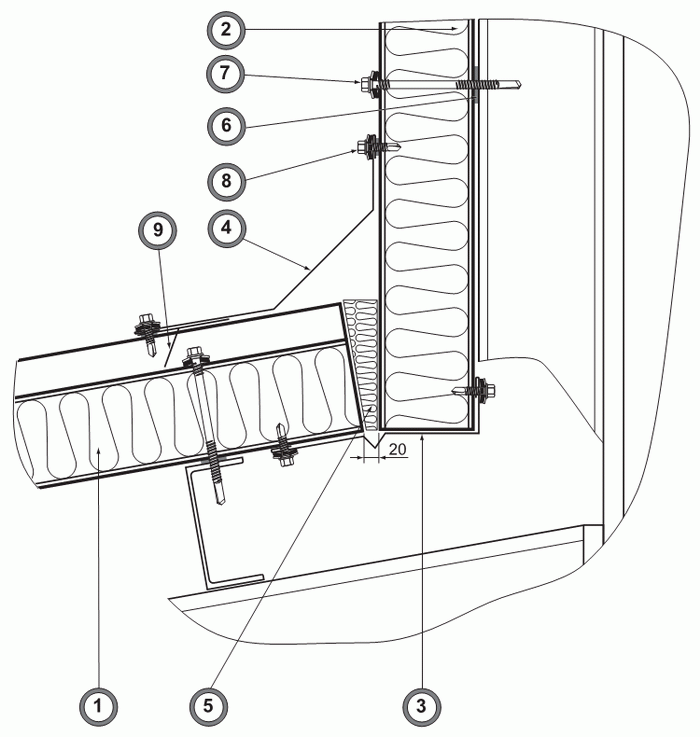

Примыкание кровли к стене (К10)

№ поз. Наименование элемента Маркировка элемента
1
 Сэндвич панель кровельная ПКБ
2
 Сэндвич панель стеновая ПСБ
3
 Фасонный элемент НУ-2а-(*)
4
 Фасонный элемент НП-3
5
 ТЕРМО ЛАЙТ ПМ-35
6
 Лента уплотнительная ИЗОЛОН
7
 Самосверлящий шуруп E-VS BOHR 5 HT
8
 Самосверлящий шуруп E-VS BOHR 3
9
 Фасонный элемент НГ-2

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

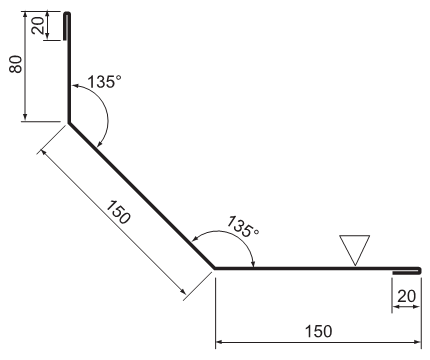

Фасонный элемент НУ-2а-*, оцинкованная сталь, РЕ

Маркировка Развёртка (В), мм Размер (А), мм
НУ-2а-50
290
50
НУ-2а-80
320
80
НУ-2а-100
340
100
НУ-2а-120
360
120
НУ-2а-150
390
150
НУ-2а-200
440
200

Длина - 2100 мм
Развёртка - В мм
Треугольником отмечена окрашенная поверхность

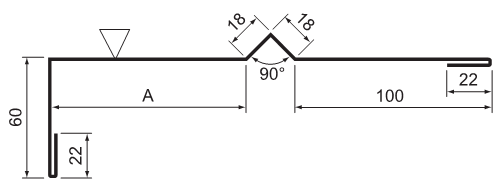

Фасонный элемент НП-3, оцинкованная сталь, РЕ

Длина - 2100 мм
Маркировка - Размер (А), мм
НП-3 Уточняется по проекту
Треугольником отмечена окрашенная поверхность

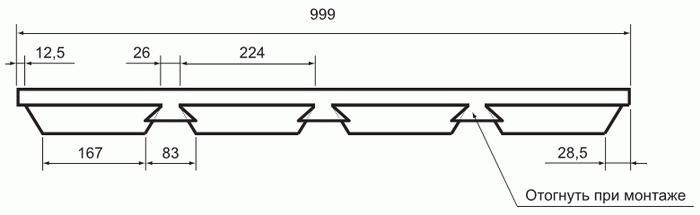

Фасонный элемент НГ-2, оцинкованная сталь, РЕ

Треугольником отмечена окрашенная поверхность
