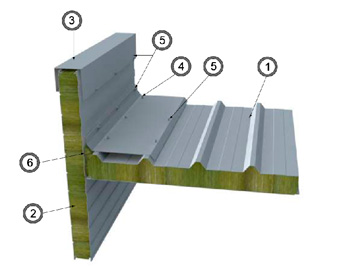

Примыкание крыши к стене (К7)

№ поз.	Наименование элемента	Маркировка элемента
1	Панель кровельная	ПКБ
2	Панель стеновая	ПСБ
3	Фасонный элемент	НП-1-(*)
4	Фасонный элемент	НП-2
5	Самосверлящий шуруп	Тип 1
6	ТЕРМО ЛАЙТ	ПМ-35; ПМ-50

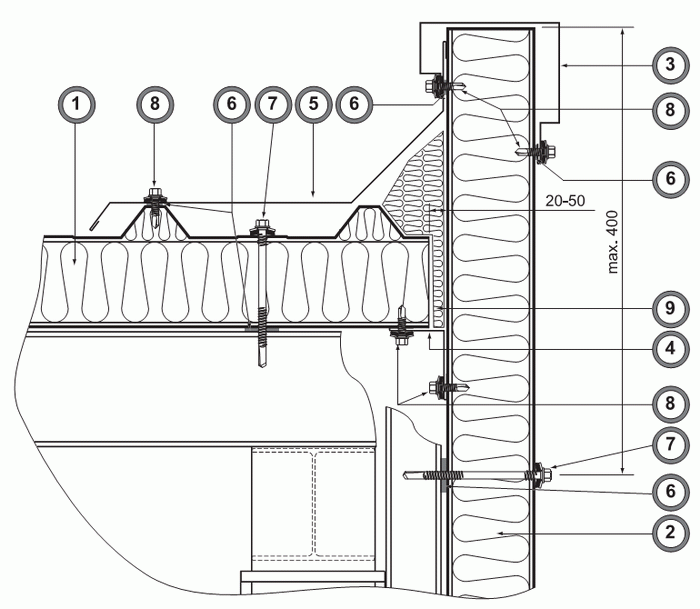

№ поз.	Наименование элемента	Маркировка элемента
1	Сэндвич панель кровельная	ПКБ
2	Сэндвич панель стеновая	ПСБ
3	Фасонный элемент	НК-1б-(*)
4	Фасонный элемент	НСв-2
5	Фасонный элемент	НГ-2
6	Лента уплотнительная	ИЗОЛОН
7	Самосверлящий шуруп	E-VS BOHR 5 HT
8	Самосверлящий шуруп	E-VS BOHR 3
9	ТЕРМО ЛАЙТ	ПМ-35

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

Фасонный элемент НП-1-*, оцинкованная сталь, РЕ

Маркировка	Развёртка (В), мм	Размер (А), мм
НП-1-50	380	90
НП-1-80	410	120
НП-1-100	430	140
НП-1-120	450	160
НП-1-150	480	190
НП-1-200	530	240

№ поз.	Наименование элемента	Маркировка элемента
1	Панель кровельная	ПКБ
2	Панель стеновая	ПСБ
3	Фасонный элемент	НП-1-(*)
4	Фасонный элемент	НП-2
5	Самосверлящий шуруп	Тип 1
6	ТЕРМО ЛАЙТ	ПМ-35; ПМ-50

Длина - 2100 мм
Развёртка - В мм
Треугольником отмечена окрашенная поверхность

Фасонный элемент НСв-2, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 180 мм
Треугольником отмечена окрашенная поверхность
d - угол уклона кровли

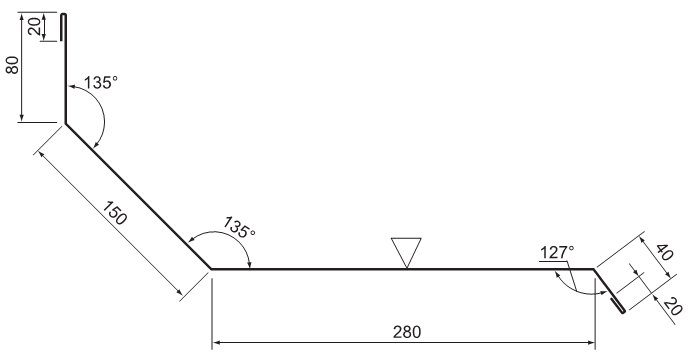

Фасонный элемент НП-2, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 590 мм
Треугольником отмечена окрашенная поверхность
