Стеновые сэндвич-панели

Стеновые сэндвич-панели Teplant (Теплант) выпускаются согласно ТУ 5284-013-01395087-2001, изменение 11 и предназначены для стеновых ограждений зданий в жилищно-гражданском, промышленном строительстве, на предприятиях (производствах) пищевой и перерабатывающей промышленности, зданий и помещений холодильников, возводимых и эксплуатируемых в I-VI районах по ветровой нагрузке согласно СНиП 2.01.07.85.

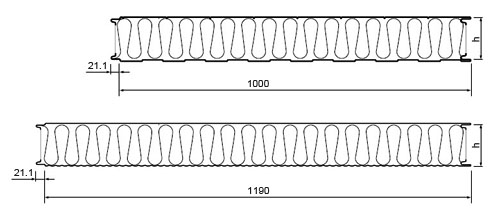

Сечение сэндвич-панели



Виды профилирования поверхности панелей Teplant (Теплант)

Виды профилирования поверхности панелей Термопанель

Монтаж панелей производится согласно инструкции ИС 5284-013-01395087-2003.

В стеновых сэндвич-панелях Teplant (Теплант) применяются:

  • утеплитель на основе базальтового волокна - плиты на основе гидрофобизированного базальтового волокна с вертикальной ориентацией волокон (ТУ 5761-007-01395087-01, изменение 1)
  • профилированные листы из тонколистовой оцинкованной стали с защитным полимерным покрытием (ГОСТ Р52146-2003)

Стеновые сэндвич-панели Teplant (Теплант) имеют маркировку ПСБ (Панели Стеновые с Базальтовым утеплителем).

Характеристики панелей сэндвич

НаименованиеДлина, ммШирина, ммТолщина, ммПрив. сопр. теплопер., R(м2 x0 С/Вт)ВесПредел огнест.
Стеновая панель с базальтовым утеплителем до 140001000501,37816,3EI-30
1000-1190802,11019,9EI-90
1000-11901002,59722,3EI-90
1000-11901203,08524,7EI-150
1000-11901503,81728,3EI-150
1000-11901704,03530,7EI-150
1000-11902005,03634,3EI-150
1000-11902205,52436,7EI-150
1000-11902506,25640,3EI-150
  • Е — потеря целостности в результате образования в конструкциях сквозных трещин или отверстий, через которые на необогреваемую поверхность проникают продукты горения или пламя;
  • I — потеря теплоизолирующей способности вследствие повышения температуры на необогреваемой поверхности конструкций до предельных значений;
  • Цифра — соответствует времени достижения предельного состояния в минутах

Характеристики утеплителя (ТУ 5761-007-01395087-01)

В качестве среднего теплоизоляционного слоя в стеновых сэндвич-панелях Teplant применяются ламели из минеральной ваты на основе базальтового волокна на синтетическом связующем с гидрофобизирующими добавками.

ХарактеристикаПоказатель (Vatta RUS)
Плотность, кг/м3110-135
Горючесть (ГОСТ30244)НГ
Теплопроводность при 10 ºС, Вт/(м ºС)0,034
Теплопроводность при 25 ºС, Вт/(м ºС)0,036
Предел прочности при растяжение, КПа, не менее110
Предел прочности при сжатии, кПа, не менее85
Предел прочности на сдвиг/срез, КПа, не менее75
Водопоглощение при полном погружении, по объему, %, не более1,5
Водопоглощение при частичном погружении, по массе, %, не более10
Содержание огранических веществ, по массе, % не более4,5
Влажность, % не более0,5

Расположение ламелей теплоизоляции в панелях Teplant

Средний теплоизоляционный слой стеновых сендвич панелей состоит из плит, разрезанных на ламели, с вертикальной ориентацией волокон.

Технические данные стеновых панелей Teplant-Сoncept

Стеновые фасадные сэндвич панели Teplant-Сoncept изготавливаются в соответствии стребованиями ТУ 5284-013-01395087-2001, изменение 11 и технологической документации.

Панели имеют номинальные размеры:

НаименованиеТолщина, ммШирина, ммДлина, ммВес м2, кг
ПСБ-505010002000-1400016,3
ПСБ-80
ПСБ 2-80 		801000
1190		2000-1400019,9
ПСБ-100
ПСБ 2-100		1001000
1190 		2000-1400022,3
ПСБ-120
ПСБ 2-120		1201000
1190 		2000-1400024,7
ПСБ-150
ПСБ 2-150		1501000
1190 		2000-1400028,3
ПСБ-170
ПСБ 2-170		1701000
1190 		2000-1400030,7
ПСБ-200
ПСБ 2-200		2001000
1190 		2000-1400034,3
ПСБ-220
ПСБ 2-220		2201000
1190 		2000-1400036,7
ПСБ-250
ПСБ 2-250		2501000
1190 		2000-1400040,3

Допускаемые отклонения стеновых сэндвич-панелей Teplant-Сoncept

Отклонения от номинальных размеров панелей могут составлять:

Длина панелей, мм
по длинепо ширинепо толщине
до 8000± 4.0± 3.0± 1.6
свыше 8000`± 6.0± 3.0± 1.6

Допустимые расчетные нагрузки на стеновые панели-сэндвич Teplant (кг/м2)

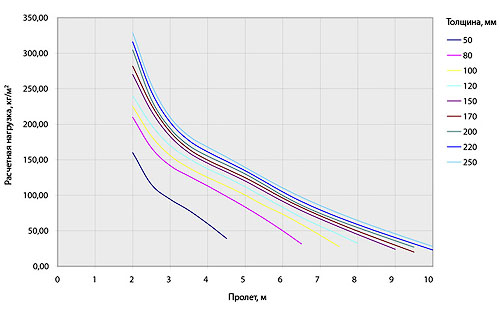

Однопролетная схема нагружения:

Толщина панели мм.Пролет, м.
 22,533,544,555,5
50160,00115,1194,3378,7460,0039,29
80209,79166,76141,76126,89113,0998,4883,3767,39
100225,00183,13156,04138,64125,18113,05100,2585,81
120240,00198,97170,00151,65137,22125,21111,8997,45
150270,00218,29182,90160,00145,16132,79120,00105,77
170281,77227,17189,26164,99149,55137,16124,69110,55
200304,59234,38194,10170,00155,10142,88130,00115,06
220315,98245,77202,88177,11161,13148,01134,54119,72
250328,86255,77209,81183,46167,84154,00139,27124,49
Толщина панели мм.Пролет, м.
 66,577,588,599,510
8050,0031,56
10073,4058,9643,6427,84
12083,0268,8556,4644,5832,46
15091,4078,3866,5655,4844,7734,2823,93
17096,0582,8971,0160,0049,5539,4929,6820,00
20099,6285,9574,3364,0354,4645,1636,0026,93
220104,7391,1779,2968,6258,7749,4240,4131,6322,96
250110,3497,3485,5474,6864,5454,9545,7536,7927,98

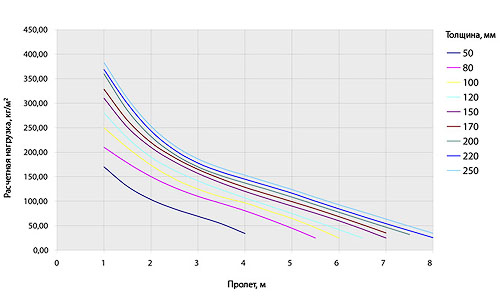

Многопролетная схема нагружения:

Толщина панели мм.Пролет, м.
 11,522,533,54
50170,00130,35 103,4684,43 69,2653,90 34,16
80210,00 178,20150,31127,83110,0095,40 80,42
100 250,00 209,15173,57145,40124,79 108,83 96,67
120280,00229,04 190,00162,81141,56123,39 106,84
150310,00 251,06 210,05180,25156,60137,02120,04
170328,37265,14 220,00189,00 165,10145,35128,42
200359,81285,35232,31 195,61170,00151,84137,09
220 368,62 298,97 243,66 204,48 177,82 159,51 144,81
250 382,87 309,78 253,27 213,45 186,31 167,58 153,15
Толщина панели мм.Пролет, м.
 4,555,566,577,58
8063,4544,7725,00
10080,44 64,73 46,07 25,00
12090,9375,0058,65 41,9325,00
150104,6790,0975,4860,0042,99 25,00
170113,4999,2384,3168,5552,0935,18
200123,12108,3993,0077,44 62,1046,9932,03
220130,80 116,37100,0784,31 69,08 54,35 39,91 25,69
250138,42 123,98 108,10 92,67 78,24 63,8048,8834,73

Предельно допустимые расчетные величины нагрузок на стеновые панели-сэндвич Teplant приведены с учетом неблагоприятных сочетаний нагрузок от ветра и температуры, с учетом предельных состояний по обмятию на опорах, по разрушению панелей и предельно допустимым прогибам.

Срок службы стеновых панелей-сэндвич Teplant(Теплант)

Срок службы стеновых панелей Teplant(Теплант) не менее 20 лет с момента отгрузки их с ОАО "Теплант" при соблюдении условий транспортирования, хранения, монтажа и эксплуатации, установленных в настоящем руководстве.
