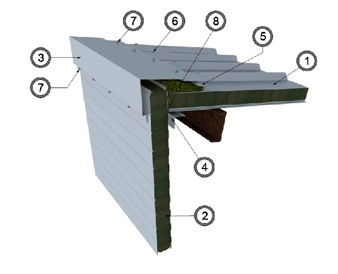

Конек односкатной крыши (К5)

№ поз.	Наименование элемента	Маркировка элемента
1	Панель кровельная	ПКБ
2	Панель стеновая	ПСБ
3	Фасонный элемент	НТ-1б-(*)
4	Фасонный элемент	НСв-2
5	Фасонный элемент	НГ-2
6	Самосверлящий шуруп	Тип 2
7	Самосверлящий шуруп	Тип 1
8	ТЕРМО ЛАЙТ	ПМ-35; ПМ-50

№ поз.Наименование элементаМаркировка элемента

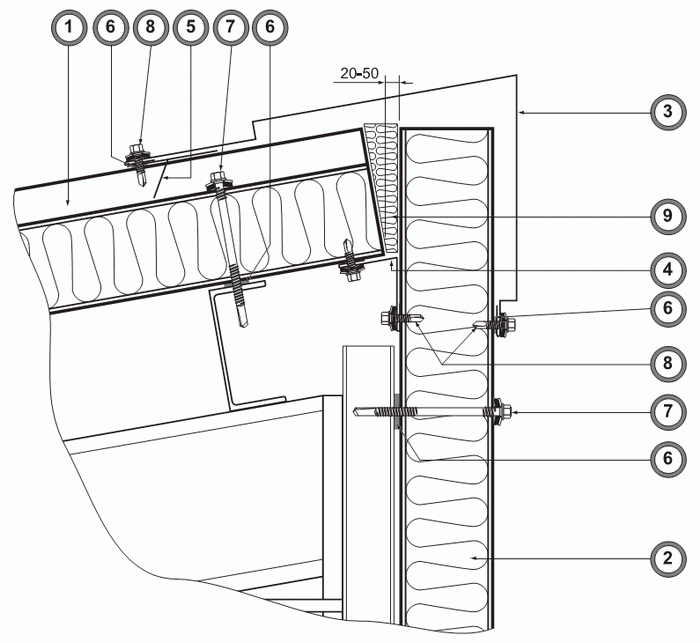

№ поз.	Наименование элемента	Маркировка элемента
1	Сэндвич панель кровельная	ПКБ
2	Сэндвич панель стеновая	ПСБ
3	Фасонный элемент	НК-1б-(*)
4	Фасонный элемент	НСв-2
5	Фасонный элемент	НГ-2
6	Лента уплотнительная	ИЗОЛОН
7	Самосверлящий шуруп	E-VS BOHR 5 HT
8	Самосверлящий шуруп	E-VS BOHR 3
9	ТЕРМО ЛАЙТ	ПМ-35

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

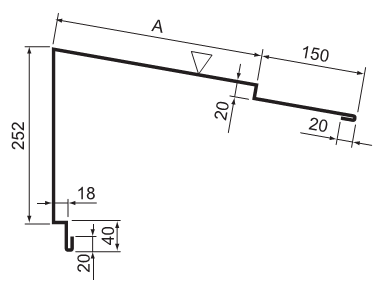

Фасонный элемент НК-1б-*, оцинкованная сталь, РЕ

Маркировка	Развёртка (В), мм	Размер (А), мм
НК-1б-50	770	250
НК-1б-80	800	280
НК-1б-100	820	300
НК-1б-120	840	320
НК-1б-150	870	350
НК-1б-200	920	400

Длина - 2100 мм
Развёртка - В мм
Треугольником отмечена окрашенная поверхность

Фасонный элемент НСв-2, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 180 мм
Треугольником отмечена окрашенная поверхность
d - угол уклона кровли

Фасонный элемент НГ-2, оцинкованная сталь, РЕ
