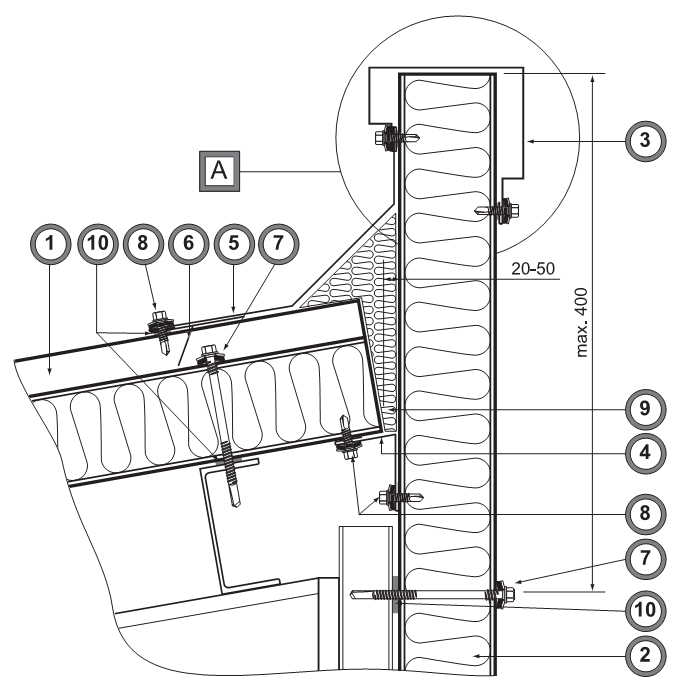

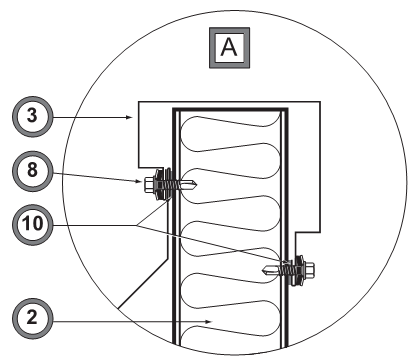

Примыкание крыши к стене (K6)

№ поз.
Наименование элемента
Маркировка элемента
1
Сэндвич панель кровельная
ПКБ
2
Сэндвич панель стеновая
ПСБ
3
Фасонный элемент
НК-1б-(*)
4
Фасонный элемент
НСв-2
5
Фасонный элемент
НГ-2
6
Фасонный элемент
ИЗОЛОН
7
Самосверлящий шуруп
E-VS BOHR 5 HT
8
Самосверлящий шуруп
E-VS BOHR 3
9
ТЕРМО ЛАЙТ
ПМ-35
10
 Лента уплотнительная ИЗОЛОН

ВНИМАНИЕ!

Элементы металлического каркаса показаны условно.

Данный каталог носит рекомендательный характер. Проектирование по каждому отдельному объекту выполняются лицензированными проектными организациями.

ОАО "ТЕРМОСТЕПС-МТЛ" оставляет за собой право корректировки данного издания без предварительного уведомления.

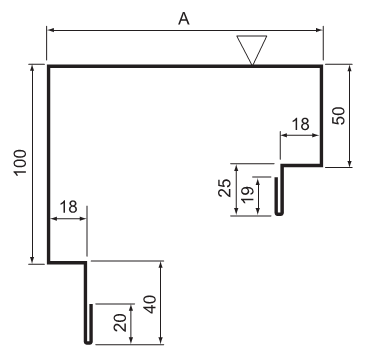

Фасонный элемент НП-1-*, оцинкованная сталь, РЕ

Маркировка Развёртка (В), мм Размер (А), мм
НП-1-50
380
90
НП-1-80
410
120
НП-1-100
430
140
НП-1-120
450
160
НП-1-150
480
190
НП-1-200
530
240

Длина - 2100 мм
Развёртка - В мм
Треугольником отмечена окашенная поверхность

Фасонный элемент НСв-2, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 180 мм
Треугольником отмечена окашенная поверхность
d - угол уклона кровли

Фасонный элемент НП-3, оцинкованная сталь, РЕ

Длина - 2100 мм
Развёртка - 420 мм
Треугольником отмечена окашенная поверхность

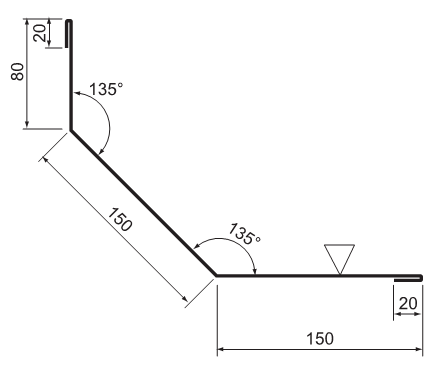

Фасонный элемент НГ-2, оцинкованная сталь, РЕ
